奧迪車道維持攝影機故障碼C110400/C110702？4G0907217A XILINX主控IC虛焊實修案例
奧迪車道維持攝影機故障碼C110400/C110702？4G0907217A XILINX主控IC虛焊實修案例
汽車電子模組維修

奧迪車道維持攝影機故障碼C110400/C110702？4G0907217A XILINX主控IC虛焊實修案例

故障現象 (Symptoms)

  • 儀表跳出故障碼 C110400(攝影機故障)、C110702(視訊訊號異常)，部分車輛併發 U111200(通訊訊息異常)
  • 車道維持輔助(Lane Assist)無法啟動、主動車距巡航(ACC)功能限制或失效
  • 前擋攝影機模組無畫面輸出、儀表出現「攝影機視野受限」警示

診斷推理 (Diagnosis)

拆殼定位後，以熱顯像儀檢測發現 XILINX Virtex-4 (XC4VFX12) 影像處理FPGA長年因日照高溫與行車溫度循環，導致BGA錫球產生微裂紋(虛焊)，晶片與主機板接觸不良，造成影像處理中斷、通訊異常，進而觸發C110400/C110702故障碼。

維修執行 (Execution)

1. 故障碼讀取：以診斷電腦讀取確認為C110400、C110702等攝影機通訊/影像異常代碼。

2. 拆殼定位：拆下模組外殼與電路板，確認故障晶片為XILINX Virtex-4影像處理FPGA。

3. 除濕烘烤：晶片經年累月會吸附水氣，若未烘烤直接高溫拆焊，內部水氣受熱氣化恐使其報廢。維修前先進行除濕烘烤，才能安全進行下一步。

4. 拆焊舊晶片：移除故障FPGA，清潔主機板銲盤(Pad)並整平錫面。

5. 自動對位植球：依原廠對應尺寸與材質之無鉛錫球重新植球，並使用具自動對位功能的BGA機台進行焊接，避免人工焊接常見的偏位、連錫風險。

6. 無鉛迴焊：依無鉛焊接溫度曲線進行迴焊，確保每顆錫球確實熔合，降低日後因熱脹冷縮再次虛焊的機率。

7. 通電測試：以示波器檢測供電紋波與通訊訊號波形，並用熱顯像儀複測待機/工作溫度，確認無異常發熱點。

8. 裝車複測：模組裝回車輛，清除故障碼，實車測試車道維持與ACC功能，確認運作正常。

修復結果 (Solution)

確診為XILINX Virtex-4影像處理FPGA因長期熱循環造成BGA虛焊，經除濕烘烤、拆焊、無鉛植球與自動對位迴焊後，故障碼C110400/C110702清除，車道維持與ACC功能恢復正常。

詳細技術細節與影像

車道維持突然失效？先看懂 C110400 / C110702 故障碼

這顆 Audi 4G0 907 217 A 車道維持攝影機模組，適用於 2011-2018年 Audi A6、A7/A7 Sportback、A8、S6、S7/S7 Sportback、S8、RS7 等車型，安裝於前擋風玻璃上緣，負責車道維持輔助(Lane Assist)與主動車距巡航(ACC)的影像辨識工作。

車主送修時，儀表跳出 C110400(攝影機故障) 與 C110702(視訊訊號異常)，車道維持功能整個關閉、ACC也跟著受限。這類故障碼很多人第一反應是「攝影機鏡頭壞了」，但實際上問題往往出在模組內部的影像處理晶片，而不是鏡頭本身。

拆殼定位後，鼎KoKo 工程師鎖定異常位置在 XILINX Virtex-4(型號 XC4VFX12)影像處理FPGA，這是整顆模組負責影像運算的核心晶片。經年累月的日照高溫、車內溫度循環，讓晶片底部的BGA錫球逐漸產生微裂紋，接觸時好時壞，這正是C110400、C110702會反覆跳出的原因。

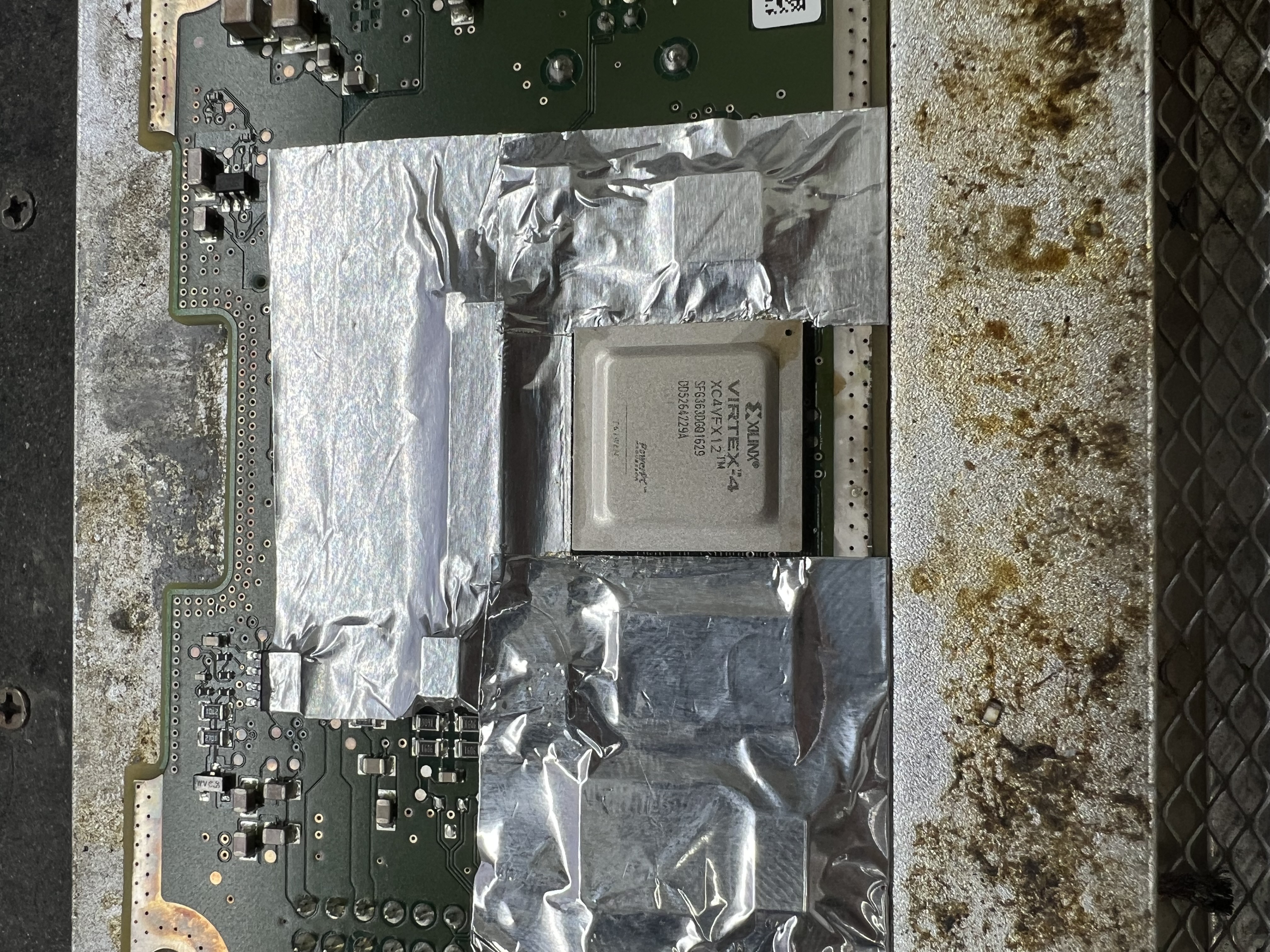

Audi 4G0907217A車道維持攝影機模組拆殼，錫箔覆蓋處即為XILINX Virtex-4影像處理FPGA 圖 1：模組拆殼後，鎖定故障晶片為XILINX Virtex-4影像處理FPGA

為什麼不能拿到模組就直接焊？水氣才是隱藏殺手

很多同行拆焊BGA晶片時，圖快就直接上熱風槍高溫拆焊，但這樣做風險很高。

晶片封裝屬於潮濕敏感元件(MSL, Moisture Sensitivity Level)，車輛使用環境濕熱交替，晶片內部經年累月會吸附水氣。如果沒有事先除濕就直接以高溫（拆焊溫度通常超過200°C以上）加熱，內部水氣瞬間氣化膨脹，會在晶粒與封裝體之間產生裂紋甚至分層，也就是業界常說的「爆米花效應(Popcorn Effect)」，輕則晶片內部結構受損，重則直接報廢，而且這種損傷從外觀完全看不出來。

所以我們每一顆晶片在拆焊前，都會先進行除濕烘烤，給足時間與溫度，把水氣確實烘乾，才進入下一步拆焊，這也是很多客人「送修後卻無法維修」的原因之一——維修沒有這道工序，晶片內部早就悄悄受損。

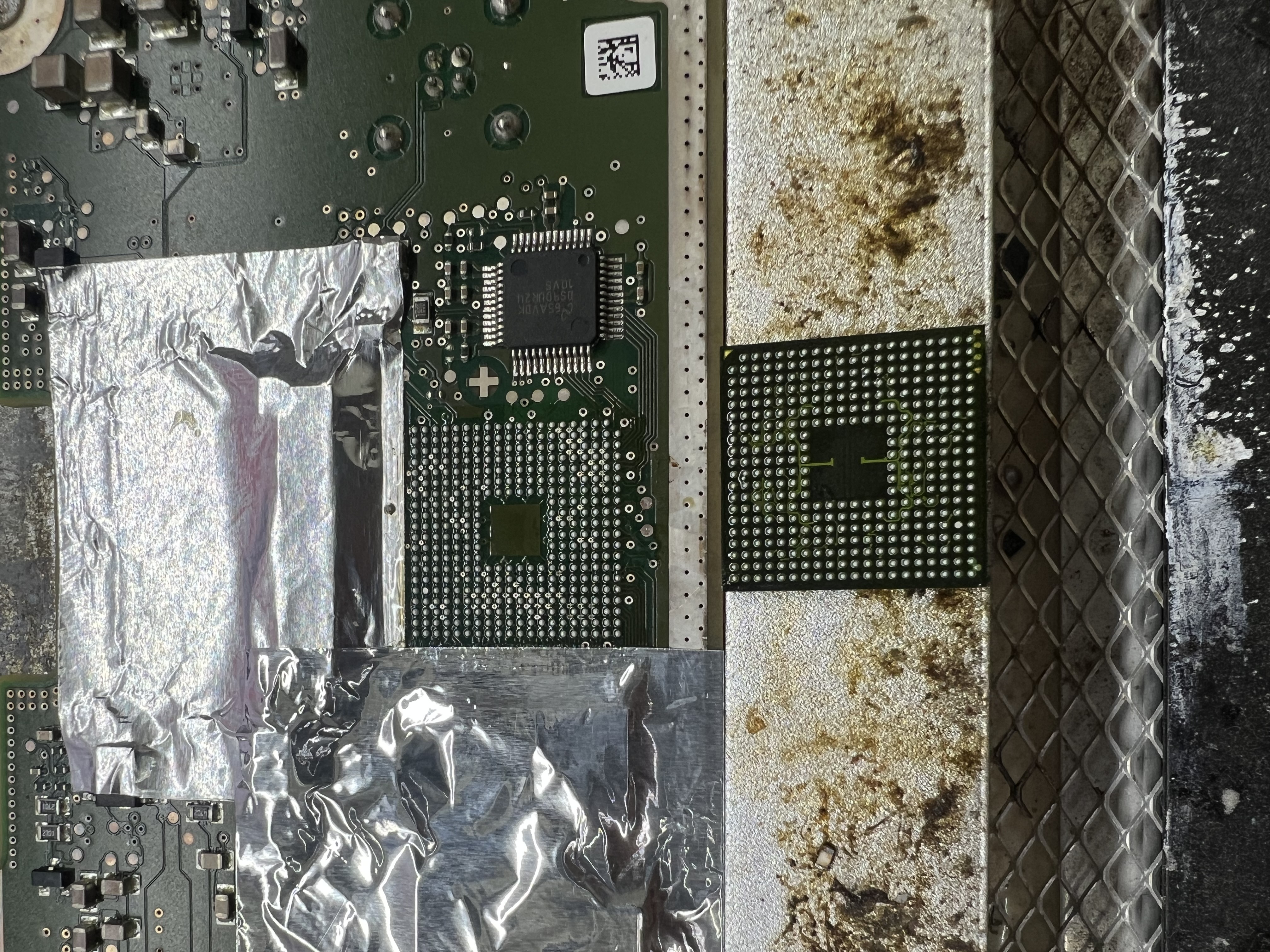

Audi車道維持攝影機拆焊後主機板銲盤與拆下的舊XILINX晶片 圖 2：拆焊後的主機板銲盤與拆下的舊XILINX晶片，準備進行無鉛植球

我們的BGA機台具備自動對位功能，會依照原廠自動校正晶片與主機板的相對位置，確保每一顆腳位都確實對準、熔合完整。也因為這道流程比較謹慎、比較花時間，我們的模組良率跟耐用度，跟坊間求快的做法比起來差異非常明顯。

測試把關：不是通電就出貨

植球完成後，我們不會焊完就直接裝車，而是先在工作台上用示波器檢測模組的供電紋波與通訊訊號波形是否正常，再用熱顯像儀複測待機與工作狀態下有無異常發熱點，確認一切穩定後才裝車複測，清除故障碼並實際路試車道維持與ACC功能。

這台模組最終故障碼 C110400、C110702 皆已清除，車道維持與主動車距巡航功能測試正常。

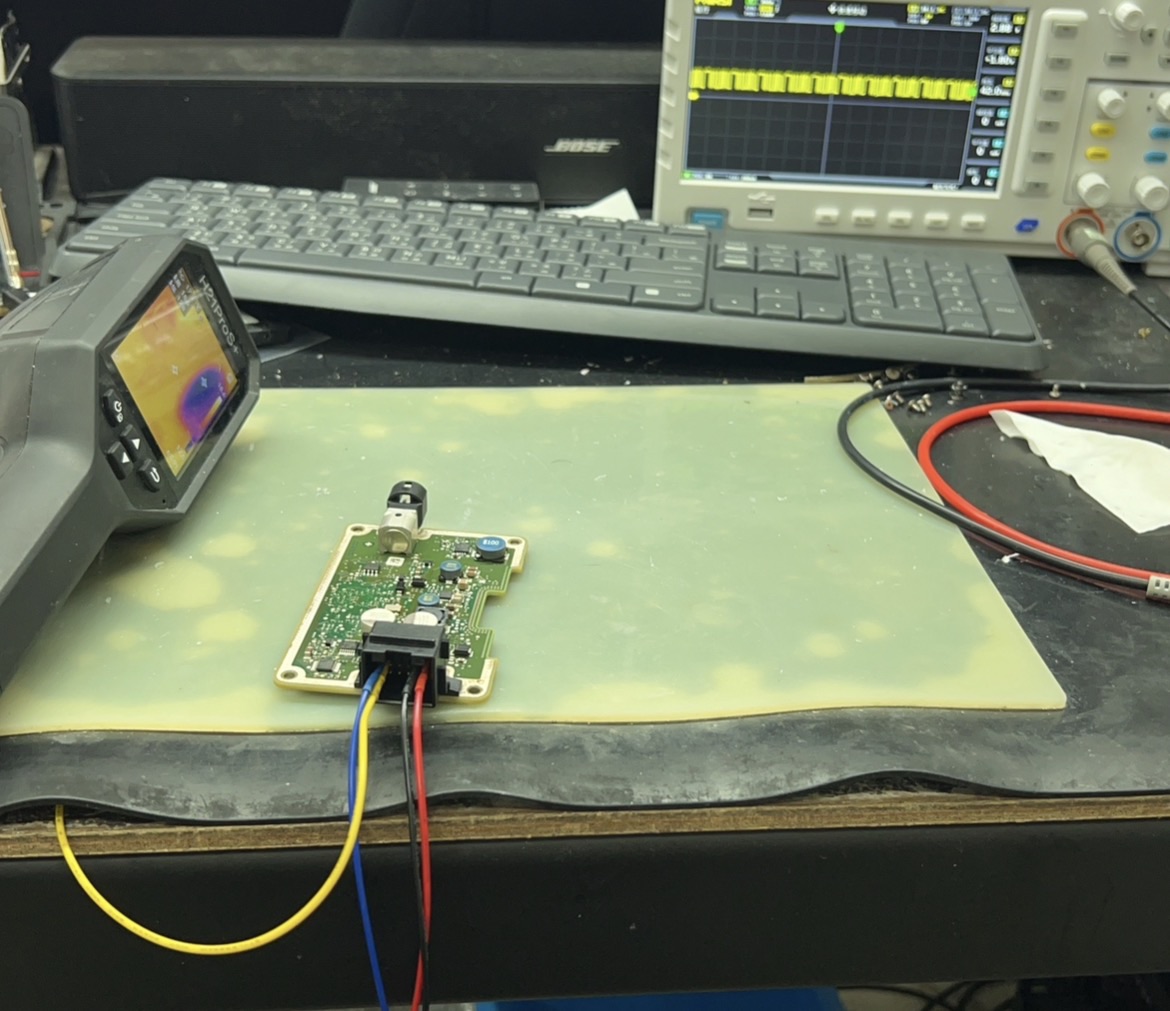

Audi車道維持攝影機模組完修後上機台以示波器、熱顯像儀進行供電與訊號測試 圖 3：完修後上測試台，以示波器與熱顯像儀複測供電與訊號，確認無異常發熱點
