聯想3070獨顯電競筆電：被判死刑的「黑膠虛焊」？換一顆電容讓戰神重生
故障現象 (Symptoms)
- 點開 FurMark 甜甜圈馬上閃退
- 遊戲無法正常執行
- MATS/MODS顯存測試可通過，但進系統負載即崩潰
診斷推理 (Diagnosis)
維修執行 (Execution)
1. 排除法：更換整套核心供電（主控 + MOS），故障依舊。
2. 深度檢測：嘗試更換顯存供電 MOS 並複測阻值。
3. 定位故障：強加 1.35V 電壓，利用熱顯像儀發現板層過孔發熱。
4. 修復：翻至背面撕開鋁箔貼，發現隱藏的 0402 SMD 電容短路。
修復結果 (Solution)
更換損壞電容後，對地阻值恢復至正常的19歐姆。FurMark燒機測試穩定，順利交機。
詳細技術細節與影像
維修心得：那些被誤判的「通病」
這台獨顯 RTX 3070 筆電在我這裡躺了超過一個月。當初進來時，上家維修師測完就說是聯想常見的「黑膠虛焊」，直接宣判死刑。但在專業維修者的眼中，沒有絕對的通病，只有還沒抓到的病灶。
從核心到顯存：一個月的拉鋸戰
起初，因為甜甜圈一開就閃退，我們直覺往核心供電抓。即便測 MATS 都能過，但波形確實古怪。沒想到把主控跟 MOS 整套換新後，故障依然紋絲不動。
直到今天，我轉向顯存供電。就在更換顯存 MOS 後的例行阻值複測中，發現了驚人的數據：三星顯存的阻值竟然掉到了 5 歐姆！
燒機大法的威力
在沒有電路圖的情況下，我們在顯存供電軌強加 1.35V 電壓。熱成像顯示電流異常高達 0.3A，且熱點竟出現在兩個「過孔」上。
翻到主機板背面，撕開遮蔽的鋁箔貼，真相大白：一顆成本不到一毛錢的 0402 SMD 電容短路了。

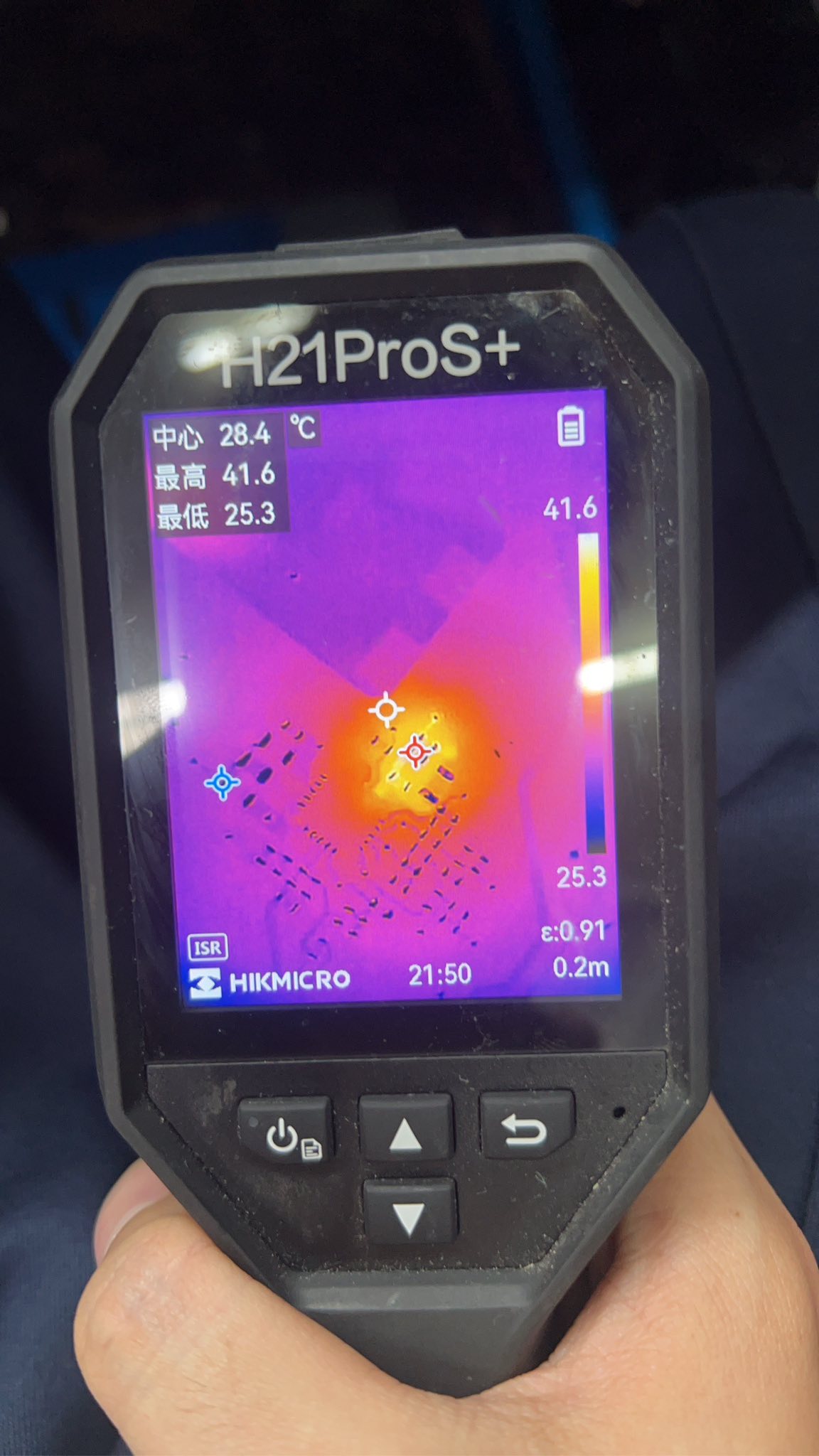

圖 1：SMD電容短路發熱

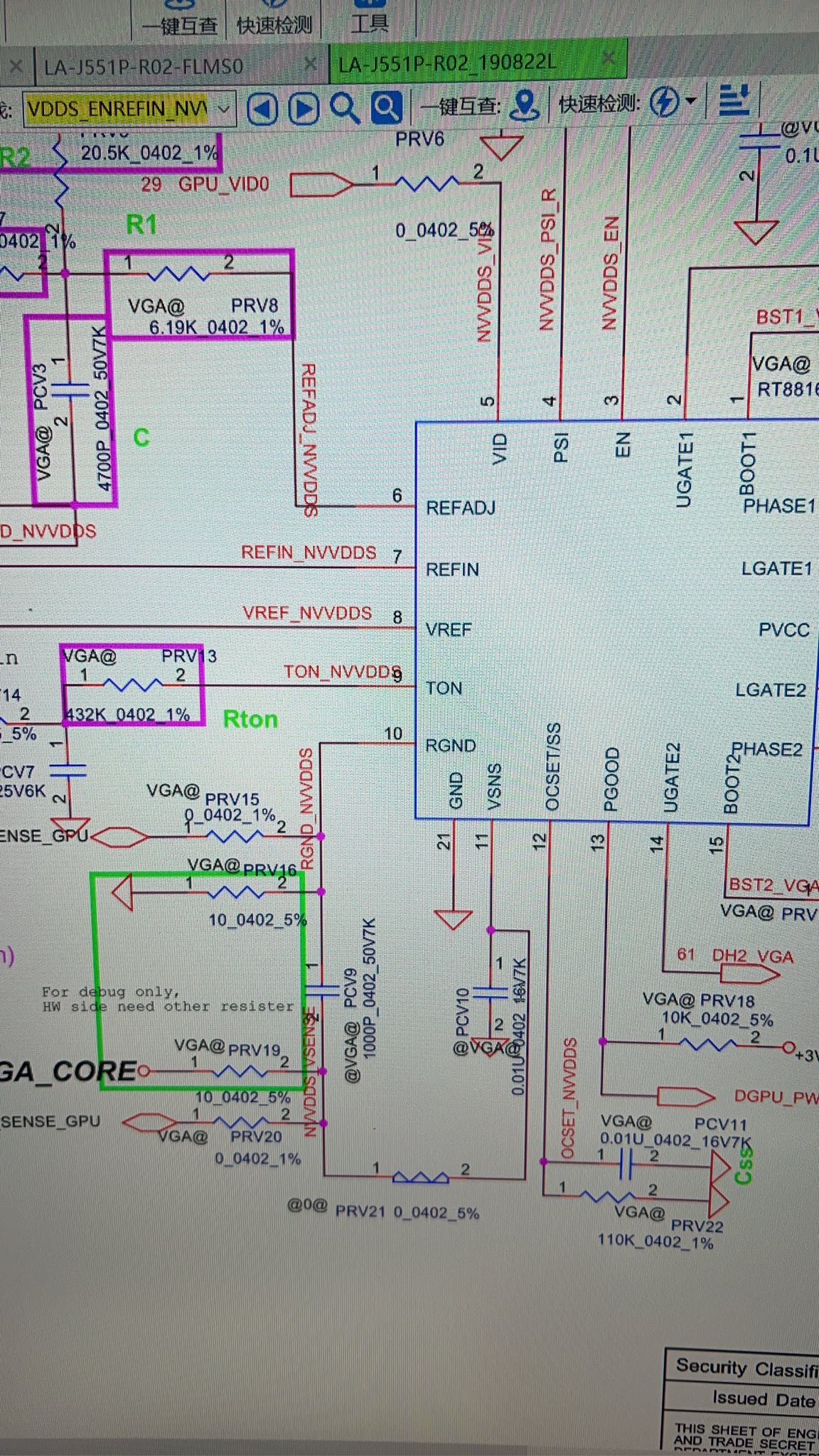

圖 2：SMD電容參考電路
技術的價值與偏見
這顆電容平時偽裝得很好，阻值剛好落在正常範圍（13 歐姆），直到測試過程中故障加重（降至 5 歐姆），才露出馬腳。
這次維修收費 4,500 元。 網路上常有酸民說維修費貴、黑心、不如寄去對岸修。但我想問的是： 這顆電容雖然不到一毛錢，但抓出它的「心思」與「這一個月的堅持」，你有沒有本事賺？
技術的價值，不在於換了多貴的零件，而在於那份能讓死機重生的專業判斷。
