RTX 5090 PCB斷裂變形维修：桌子塌陷連機帶卡摔落，核心與顯存搬板實錄
故障現象 (Symptoms)
- 主機連同顯卡自桌面摔落，PCB整片呈明顯波浪狀彎曲變形
- 損壞程度遠比常見「插卡運送」更嚴重，接近整片斷裂
- 開機無顯示、系統無法正常辨識顯示卡，外觀嚴重損壞
診斷推理 (Diagnosis)
維修執行 (Execution)
1. 外觀檢測：確認PCB呈明顯波浪狀彎曲，判斷為「斷板」等級的物理性損傷，非單純的局部虛焊。
2. 拆解：依序拆下GPU核心(GB202)與全部16顆GDDR7(Samsung)顆粒，逐一檢查狀態。
3. 基板評估：確認原始PCB彎曲程度已超出可修復範圍，改採「搬板」方式，將核心與顯存移植至狀況良好的基板。
4. 核心與顯存重新植球：依原廠對應尺寸材質之無鉛錫球，重新對位植球。
5. 迴焊定位：依無鉛焊接溫度曲線進行迴焊。
6. 金手指檢查：一併清潔、檢查PCIe金手指有無氧化或變形，避免插槽接觸不良。
7. 裝機測試：以GPU-Z、裝置管理員複測，確認顯示卡被系統正常辨識，核心資訊、顯存容量、匯流排位寬均正常讀取。
修復結果 (Solution)
確認原PCB彎曲已無法原地修復，將GPU核心與16顆GDDR7顆粒搬移至良好基板重新植球焊接，GPU-Z與裝置管理員複測顯示卡辨識正常、資訊完整。
詳細技術細節與影像
最近的斷板潮：不是虛焊，是真的斷了
最近鼎KoKo接到不少 RTX 5090 的「斷板搬板」送修案件，共通原因大多是主機安裝顯卡後搬運或寄送，顯卡本身重量加上運送過程的晃動、擠壓，導致PCB局部彎曲、斷裂。
不過這次遇到一個比較特殊的案例：**問題不是出在運送，而是桌子先撐不住了。**客人的電腦桌長期承受主機重量，某天桌面直接崩塌，整台主機連帶顯卡一起摔落地面。這張卡的損壞程度比常見的運送損壞嚴重許多——PCB整片呈明顯波浪狀彎曲，已經不是局部修補可以處理的範圍。
圖 1：PCB因摔落瞬間受到強大力量，整片呈波浪狀彎曲，遠比一般運送損壞嚴重
什麼是「搬板」？跟一般重植球有什麼不同
一般顯卡的BGA虛焊，通常是在原本的PCB上把故障晶片拆下、重新植球即可修復。但這張卡的PCB已經超出可修復範圍。
這種情況就必須採取「搬板」：把GPU核心與全部16顆GDDR7顆粒完整拆下，逐一檢查、標記後，整組移植到狀況良好的基板上重新植球、迴焊。

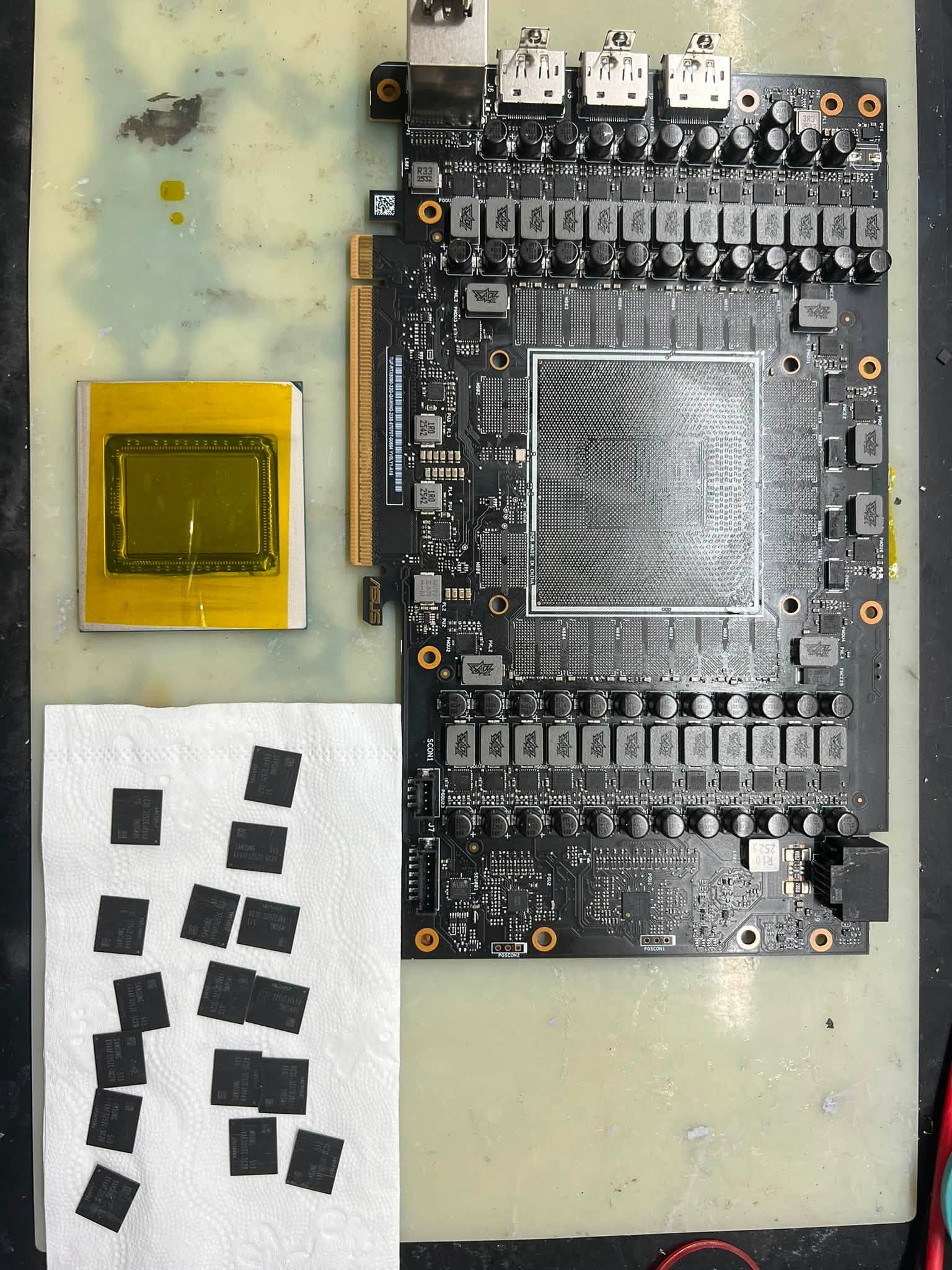

圖 2：拆下的GPU核心與16顆GDDR7顆粒，逐一檢查後準備搬移至良好基板
老實說，5090因為核心巨大，板底又軟「搬板」這個步驟本身，門檻非常高。搬板之前也必須進行電路查修——確認核心、顯存、供電一切正常，而不是直接搬過去了事。
裝機複測：GPU-Z、裝置管理員雙重確認
完成核心與顯存搬板、重新迴焊後，我們在測試機上裝機開機，透過GPU-Z讀取核心資訊、顯存容量(32768MB)、匯流排位寬(512bit)是否正確，並在裝置管理員確認「這個裝置正常運作中」，雙重確認顯示卡已恢復正常。

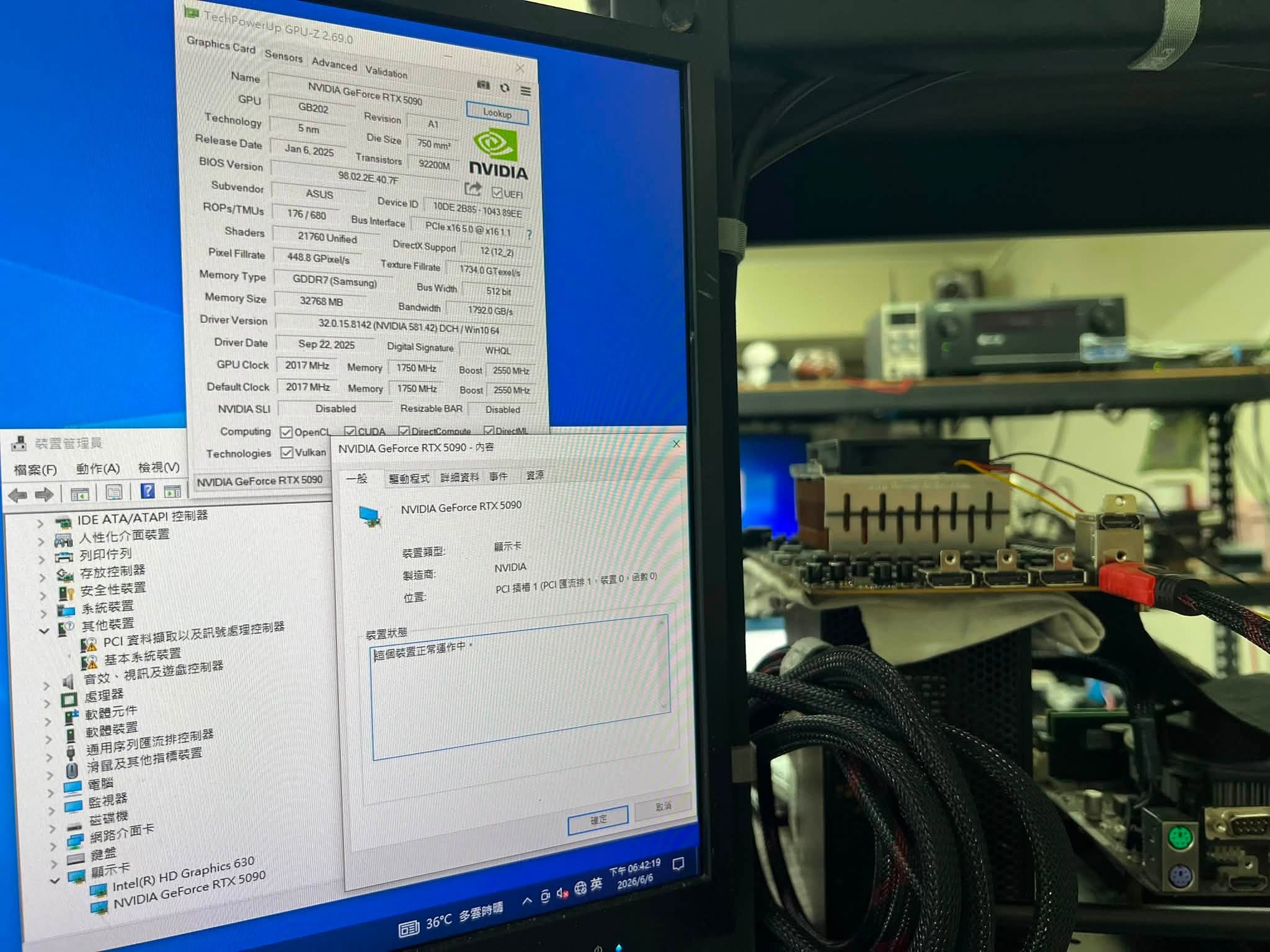

圖 3：搬板重植完成後裝機複測，GPU-Z核心資訊與裝置管理員均顯示正常
給大家的提醒
顯卡支架記得裝上、主機盡量不要插著顯卡直立搬運或寄送、電腦桌也建議選承重足夠的款式。這種因為外力造成的斷板搬板，坦白說我們並不希望大家花這筆錢。
